产品框图

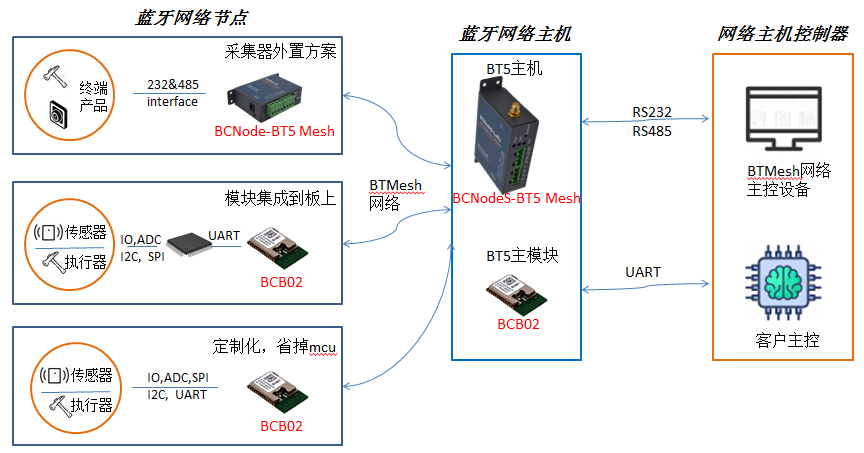

上图是采用BCNode系列BT5 Mesh数据采集器进行BT组网的一个应用框图。
BCNode-BT5 Mesh作为网络节点采集终端设备数据，网络由BCNodeS-BT5 Mesh主机进行统一管理，客户也可以集成BCB02模块到客户板卡内部进行使用。

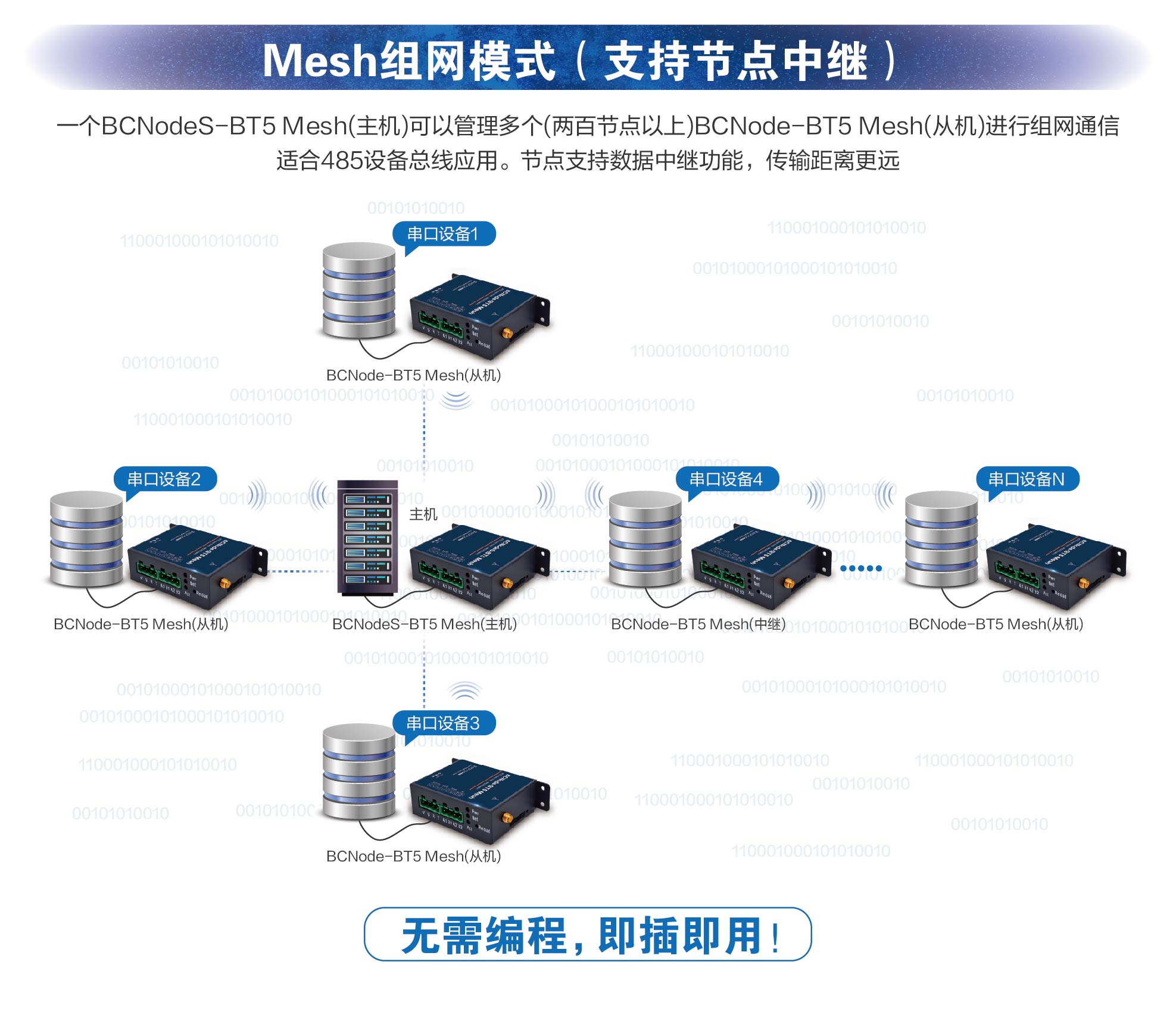

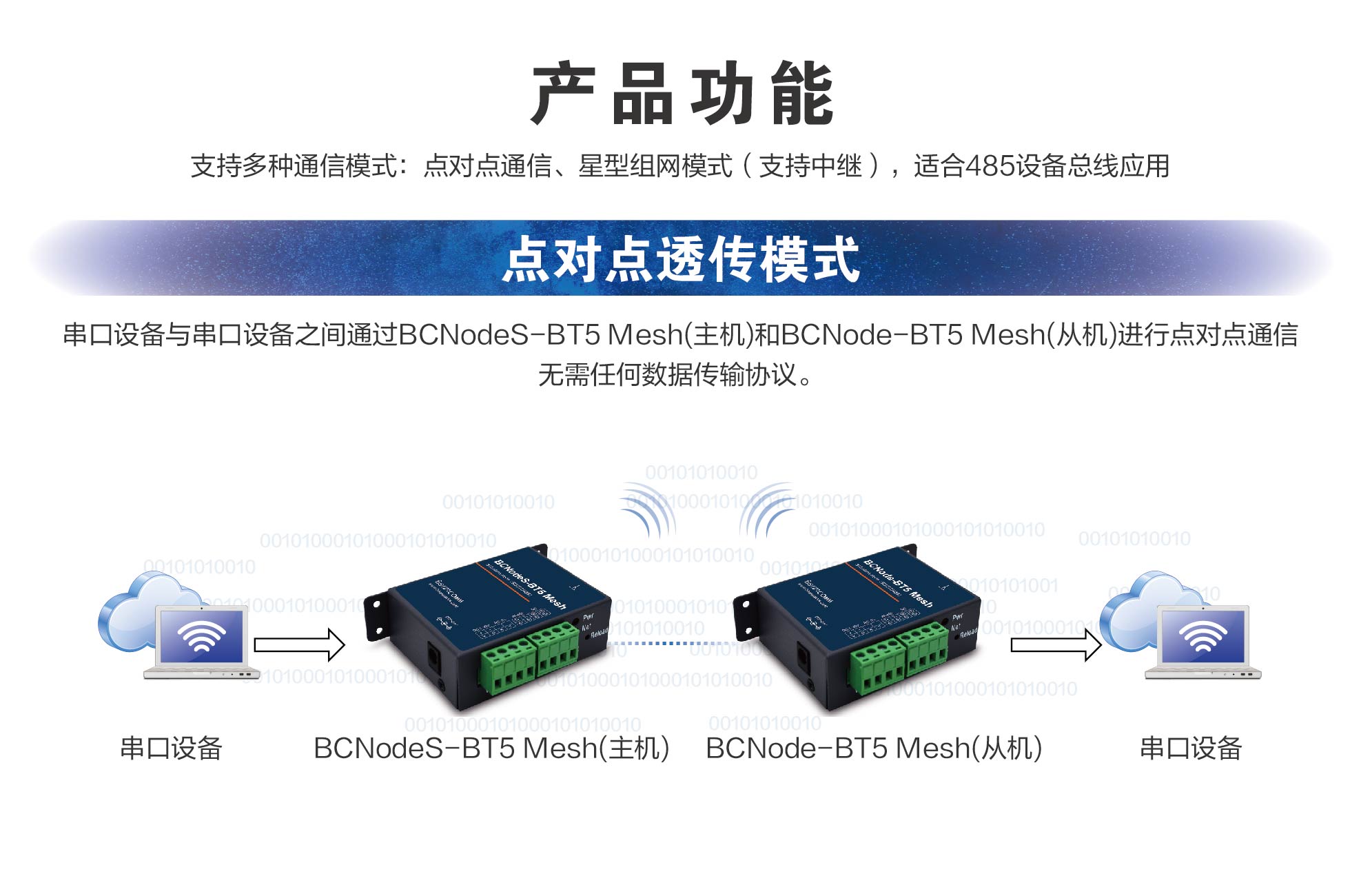

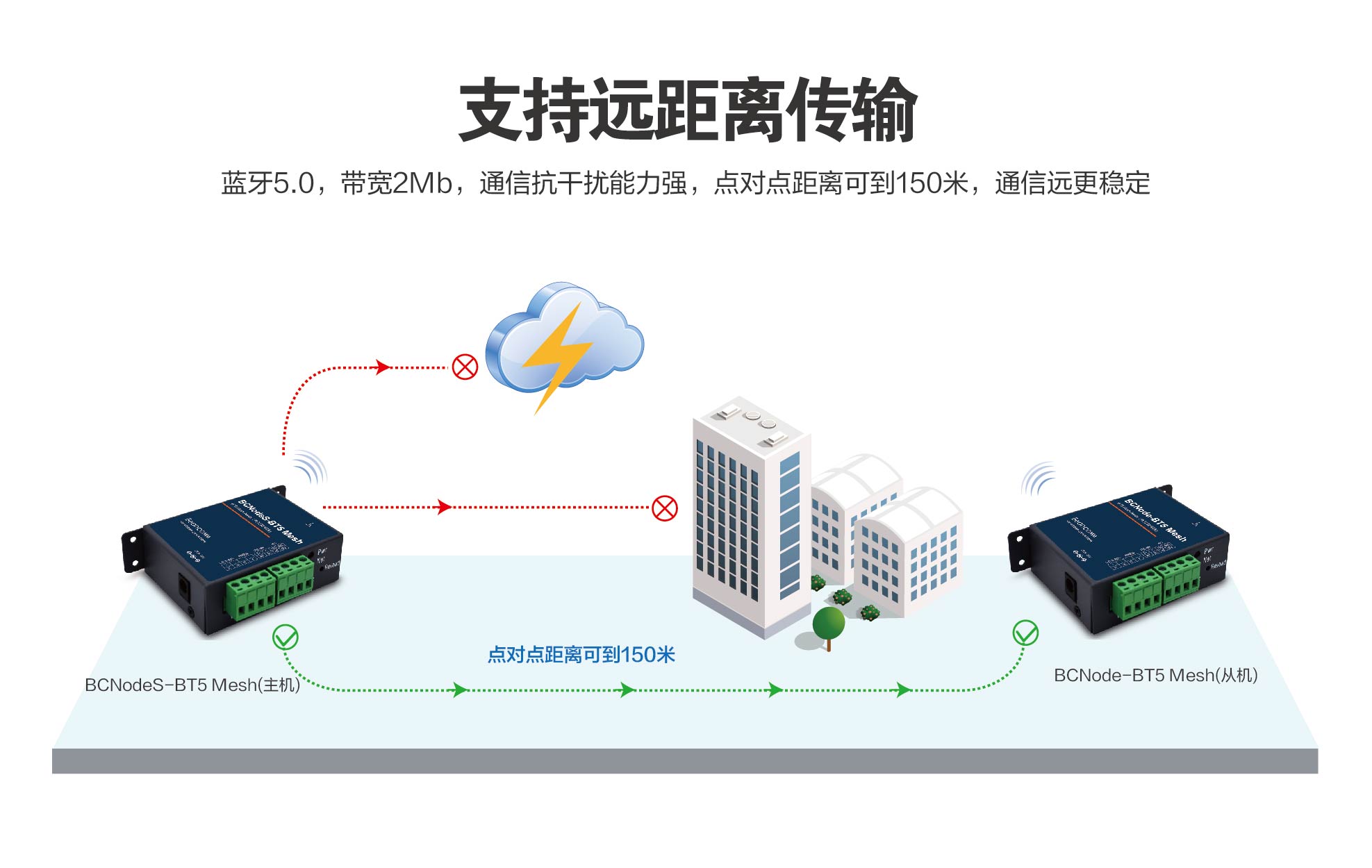

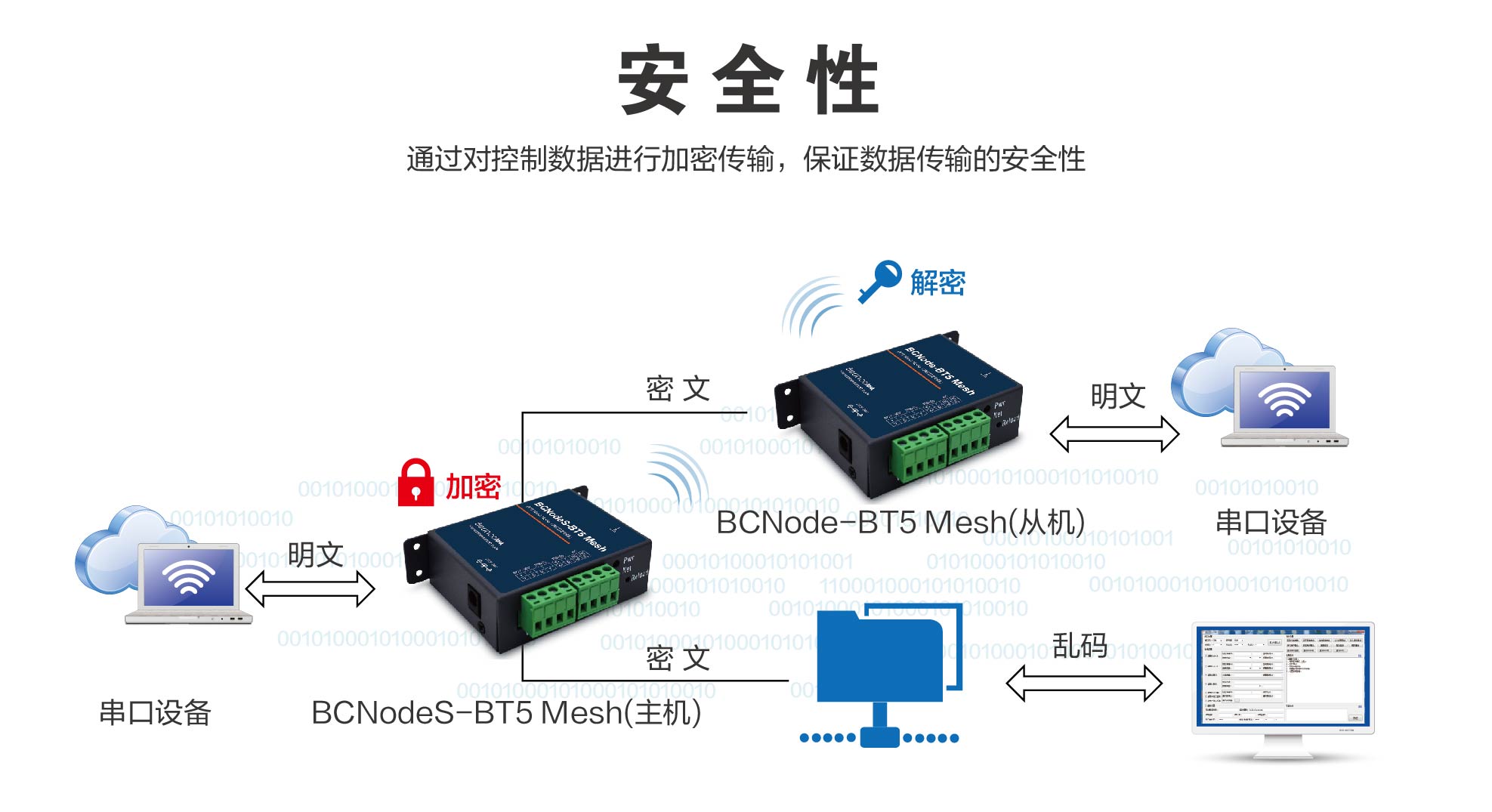

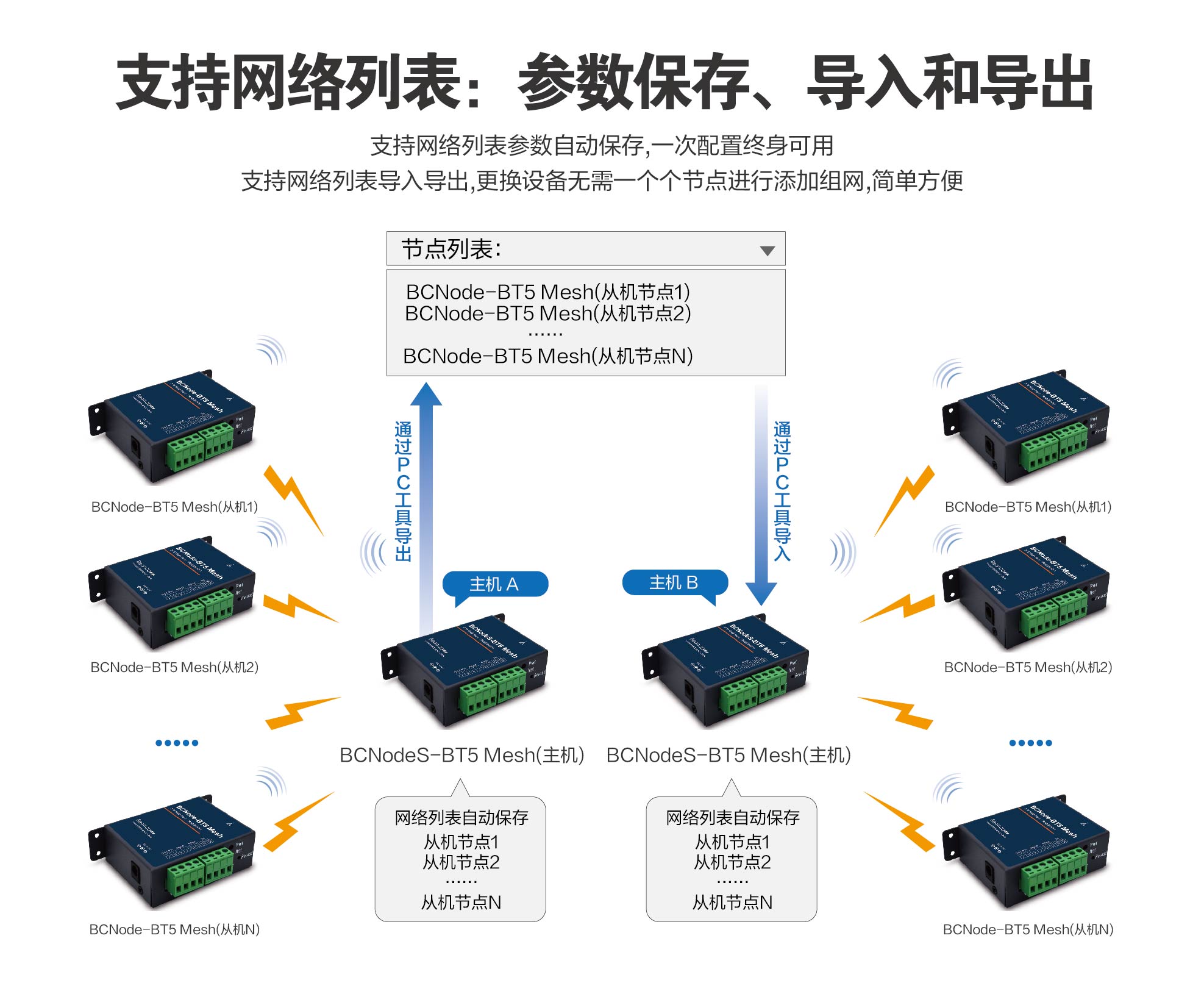

BT组网支持mesh型网络（适合485总线型应用，无线传感器，智能家居等），分为主机和从机，从机支持中继，对节点数据进行转发。BT5支持较远距离传输，高灵敏度，通信稳定。

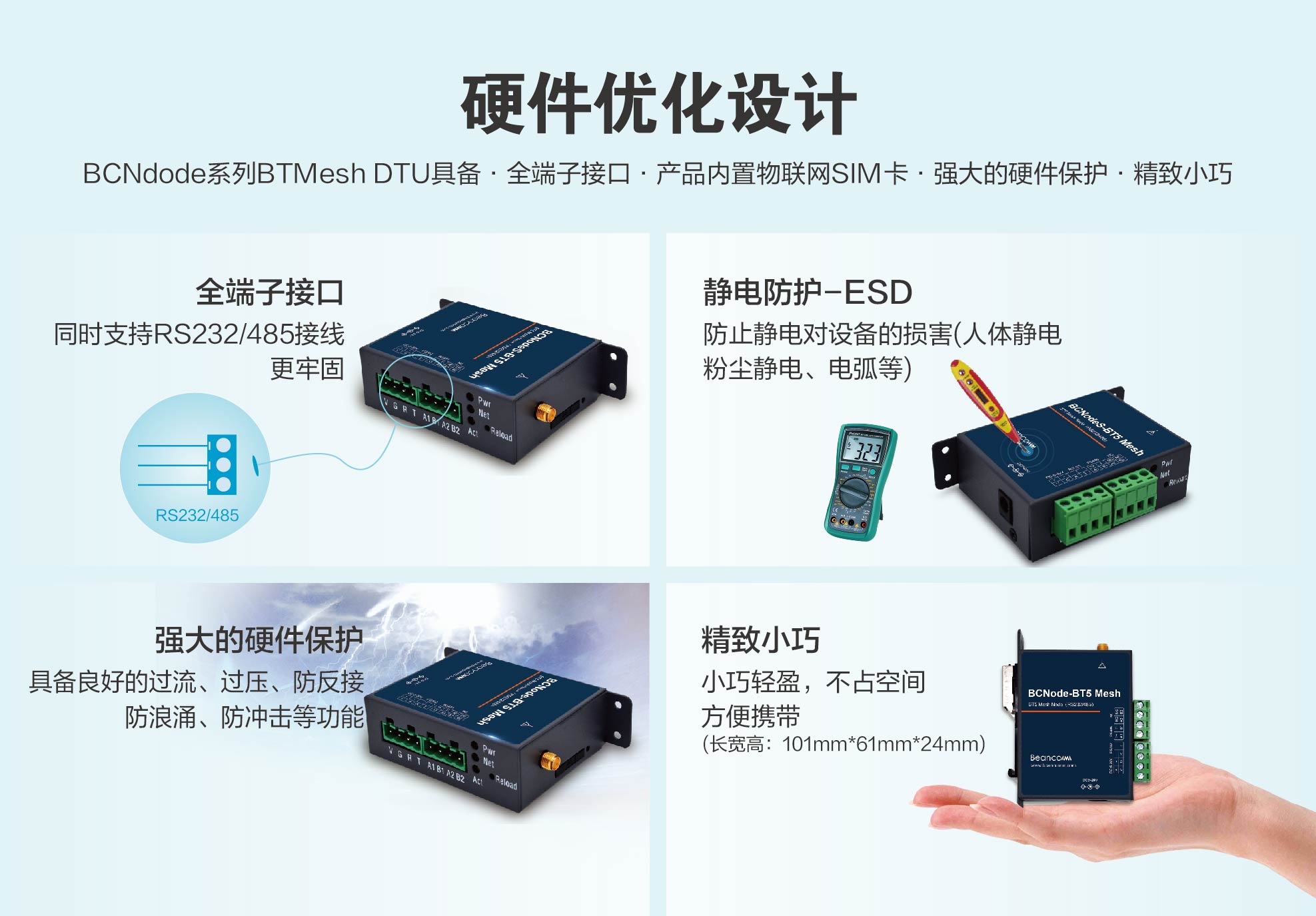

技术参数
| 分类 | 参数 | 取值 |
| 无线参数 | 无线类型 | 蓝牙 |
| 工作频段 | 2.4GHz | |
| 发射功率 | 8dBm max | |
| 接收灵敏度 | 灵敏度高达 -97dBm | |
| 天线选项 | 外置天线 | |
| 硬件参数 | 数据接口 | RS485,RS232 |
| 工作电压 | DC 5V~24V | |
| 工作电流 |
|
|
| 指示灯 | 一路电源指示灯 | |
| 一路联网状态与网络数据收发指示灯 | ||
| 一路本地数据通信收发指示灯 | ||

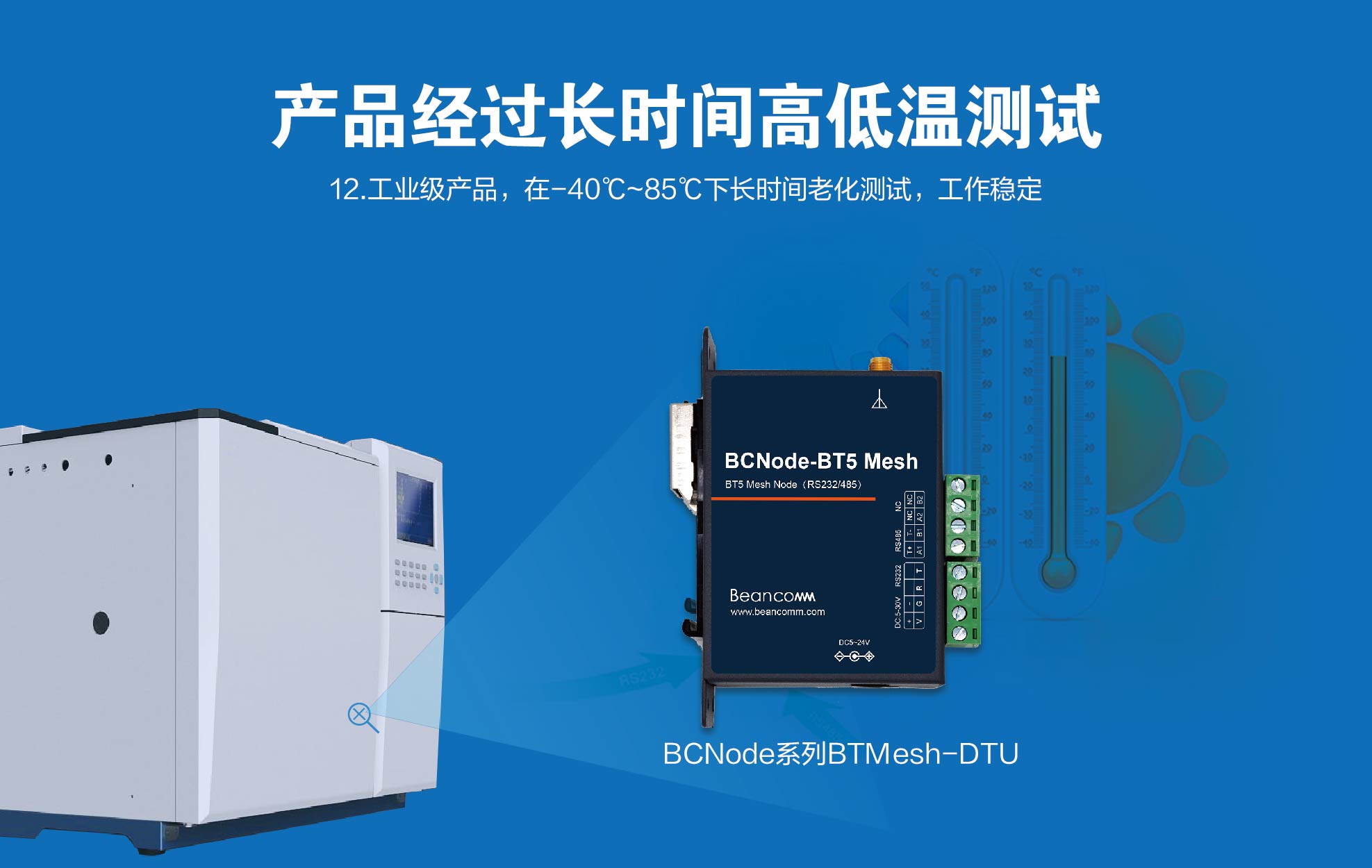

| 工作温度 | -40℃ ~ +85℃ | |
| 存储温度 | -45℃ ~ +90℃ | |
| 产品尺寸（长*宽*高） | 101mm*61mm*24mm | |
| 对外接口 | RS232-Rx，RS232-Tx，RS485接口 | |
| 软件参数 | LoRa数据特性 | (0.3-19.2kbps) |

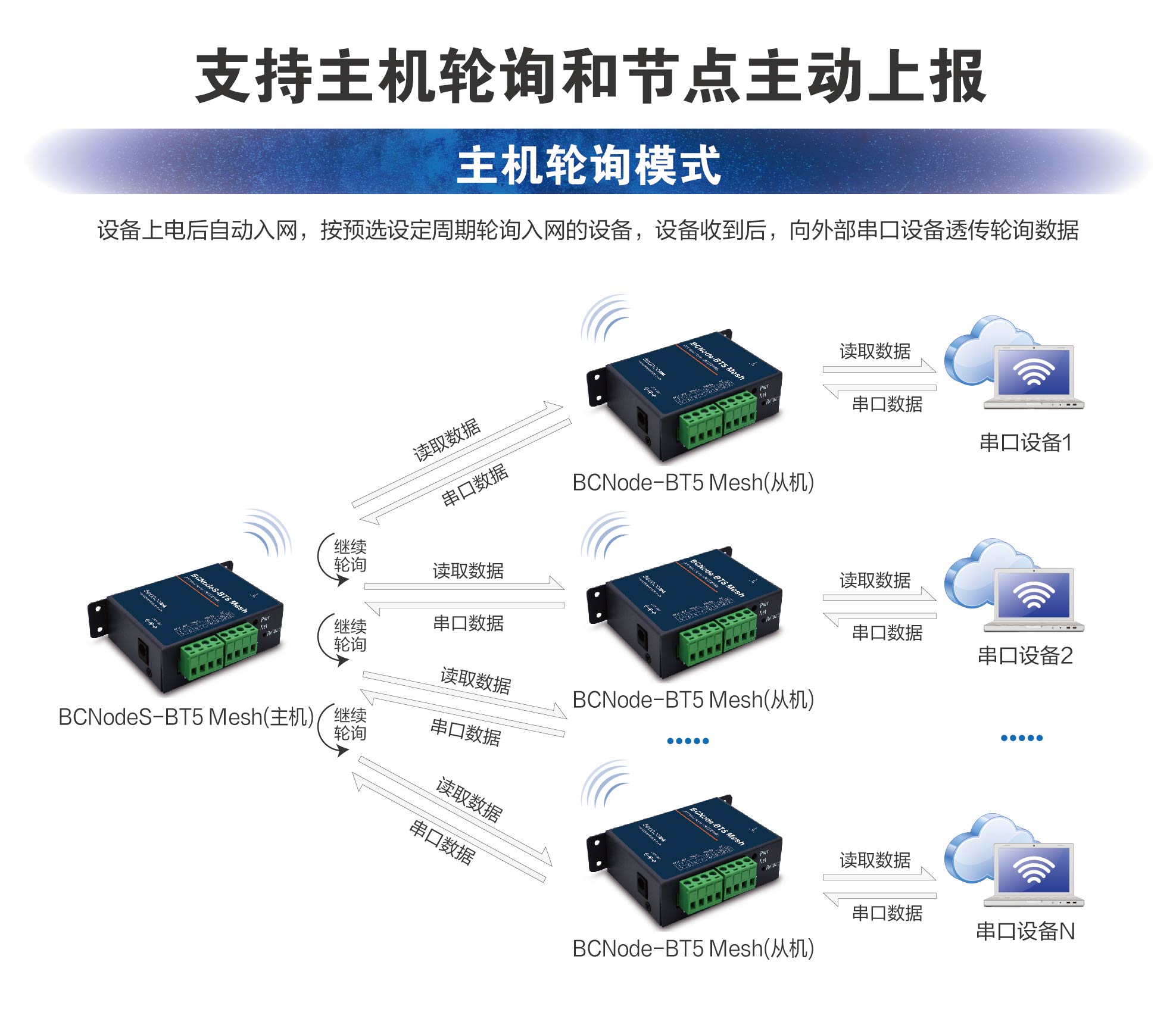

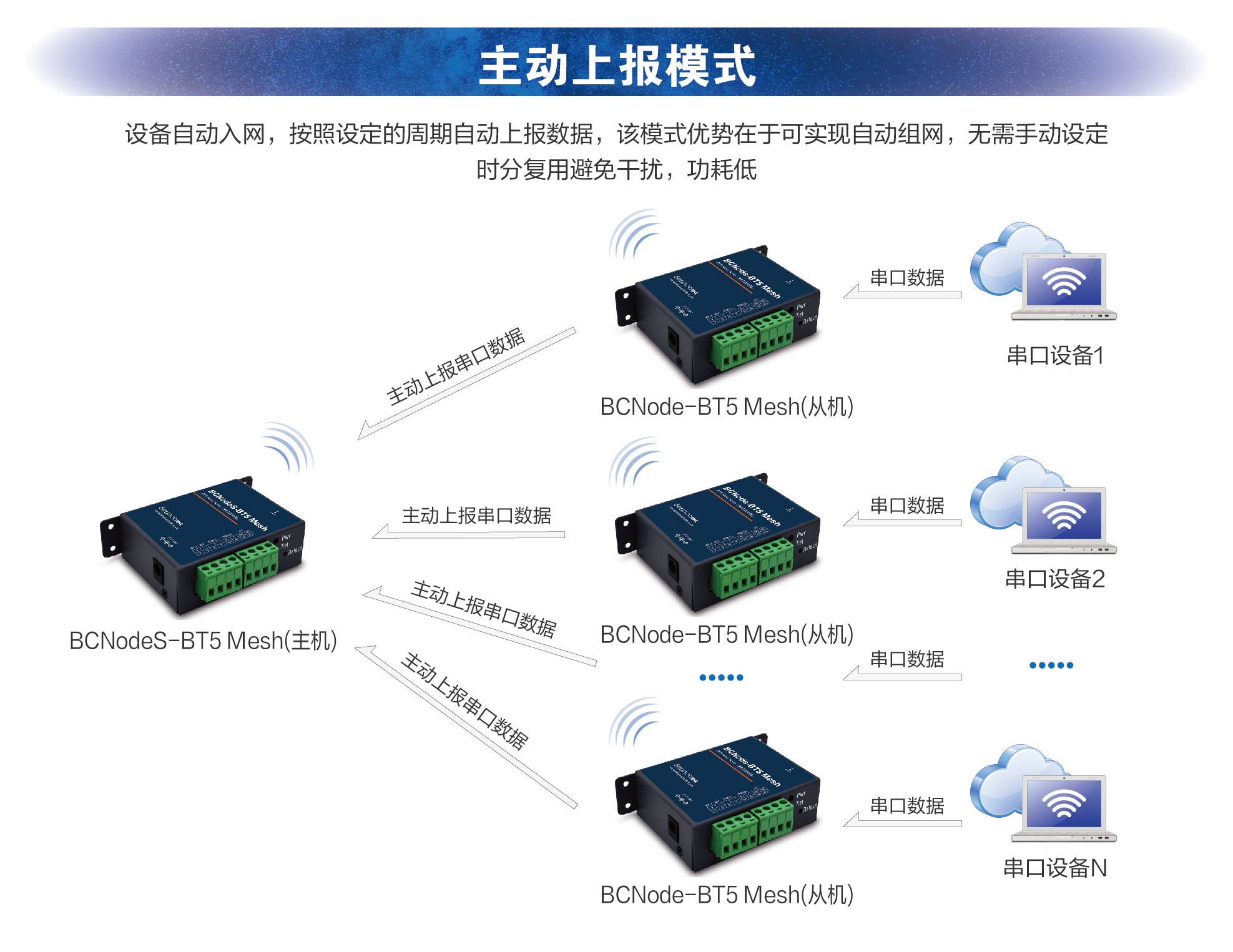

| 数据采集间隔 | 主机轮询或者从机主动上报 | |

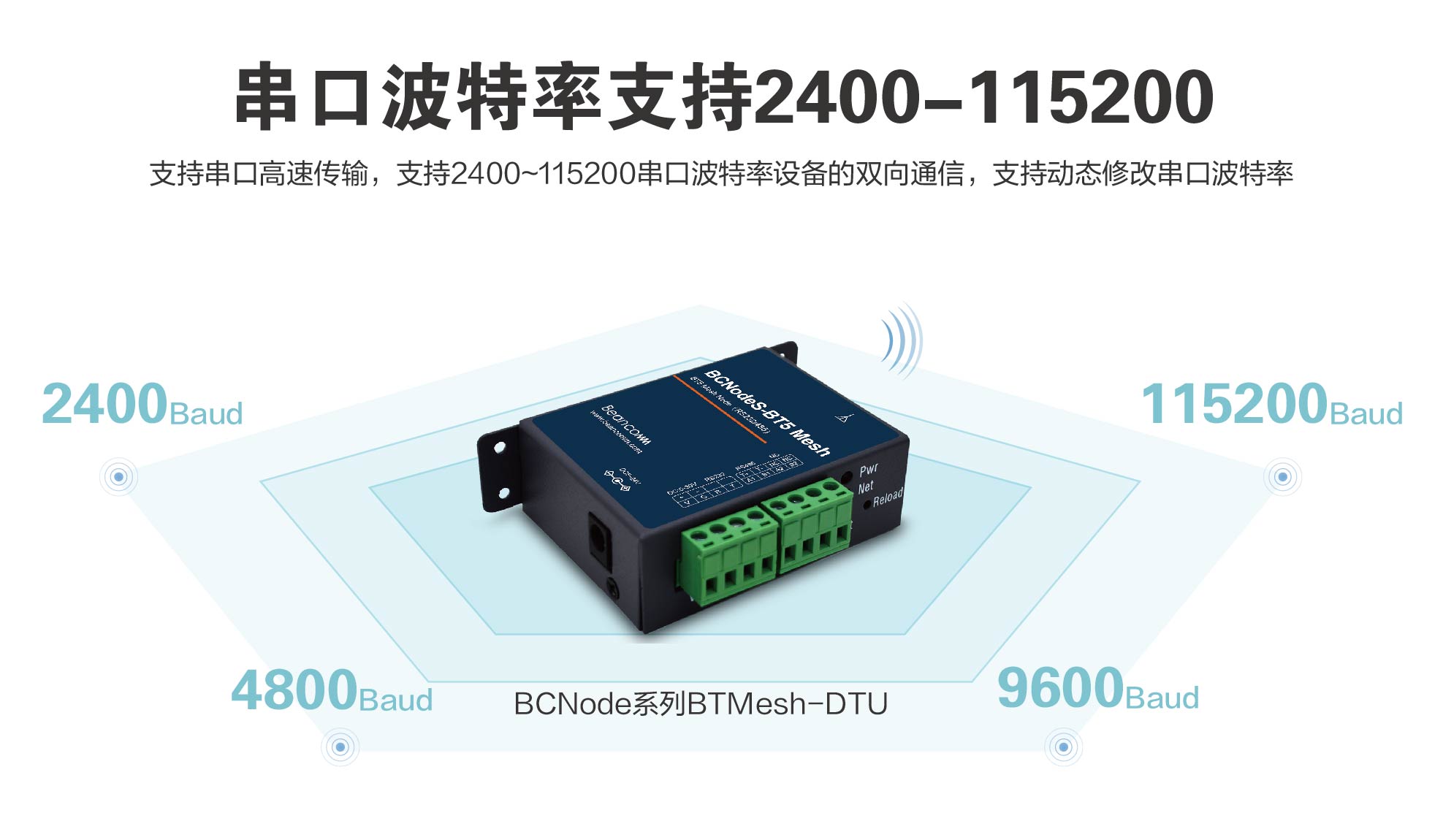

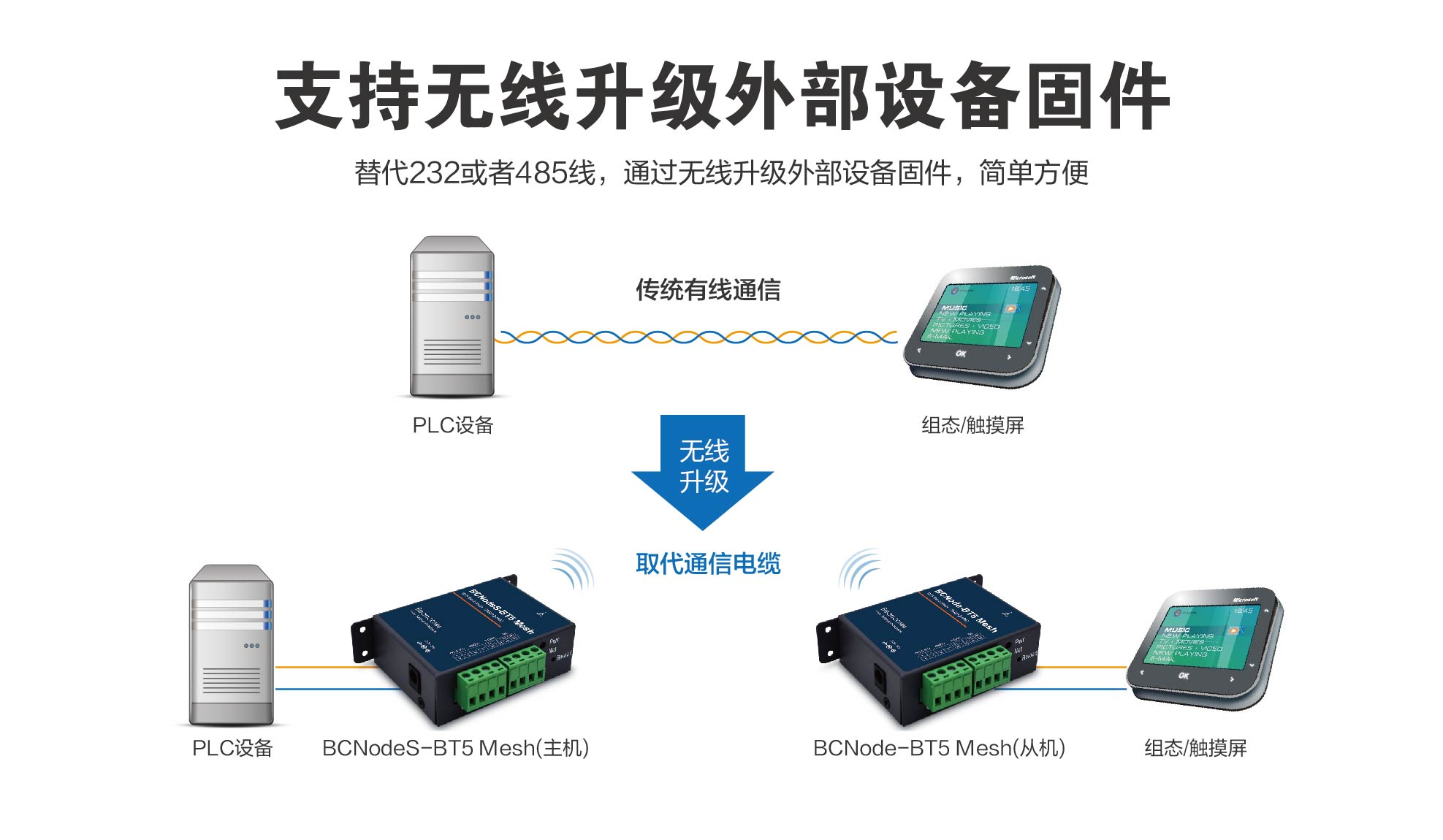

| 串口通信速率 | 默认9600bps（可配置） | |
| 固件升级 | 无线升级 | |

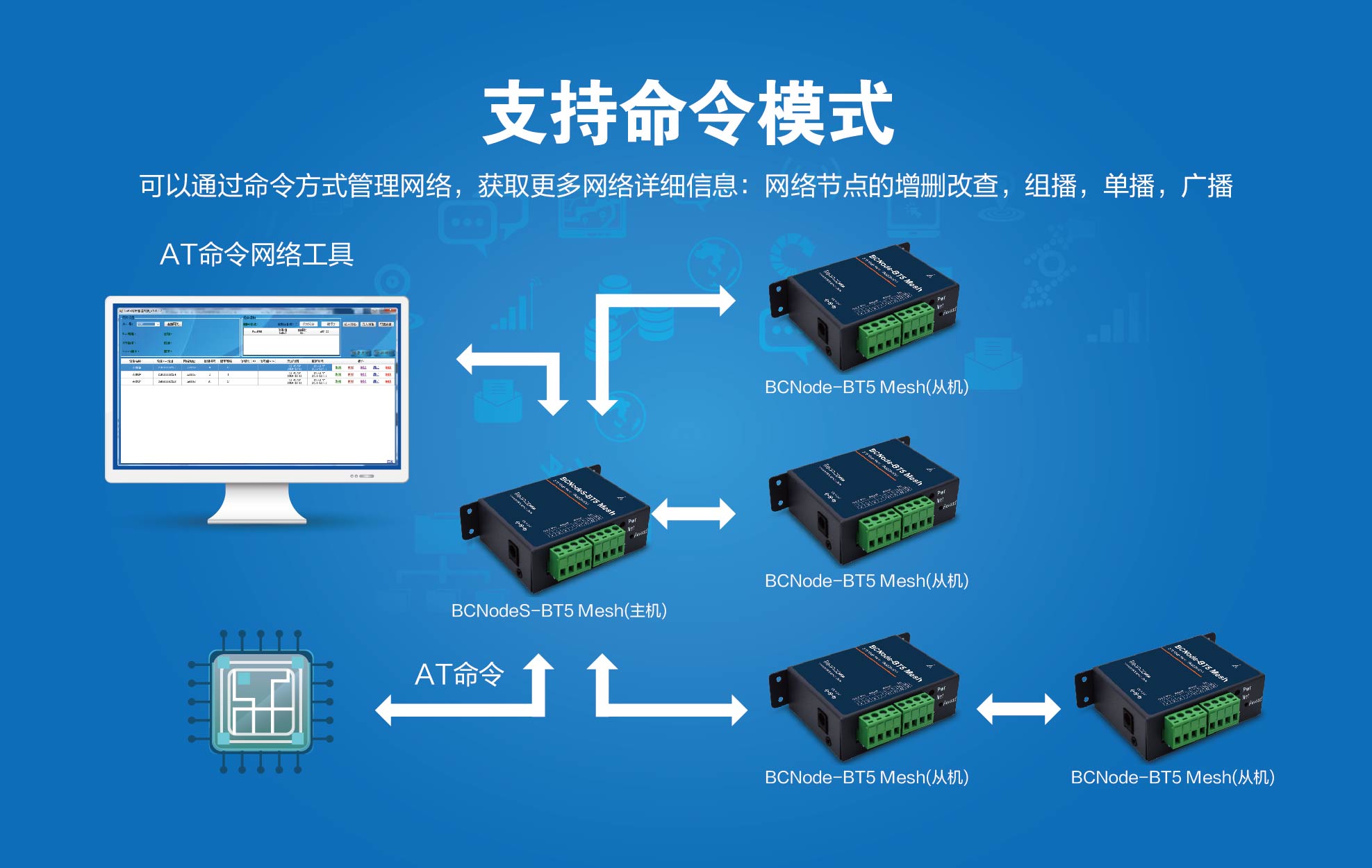

| 用户配置 | AT+指令集 |

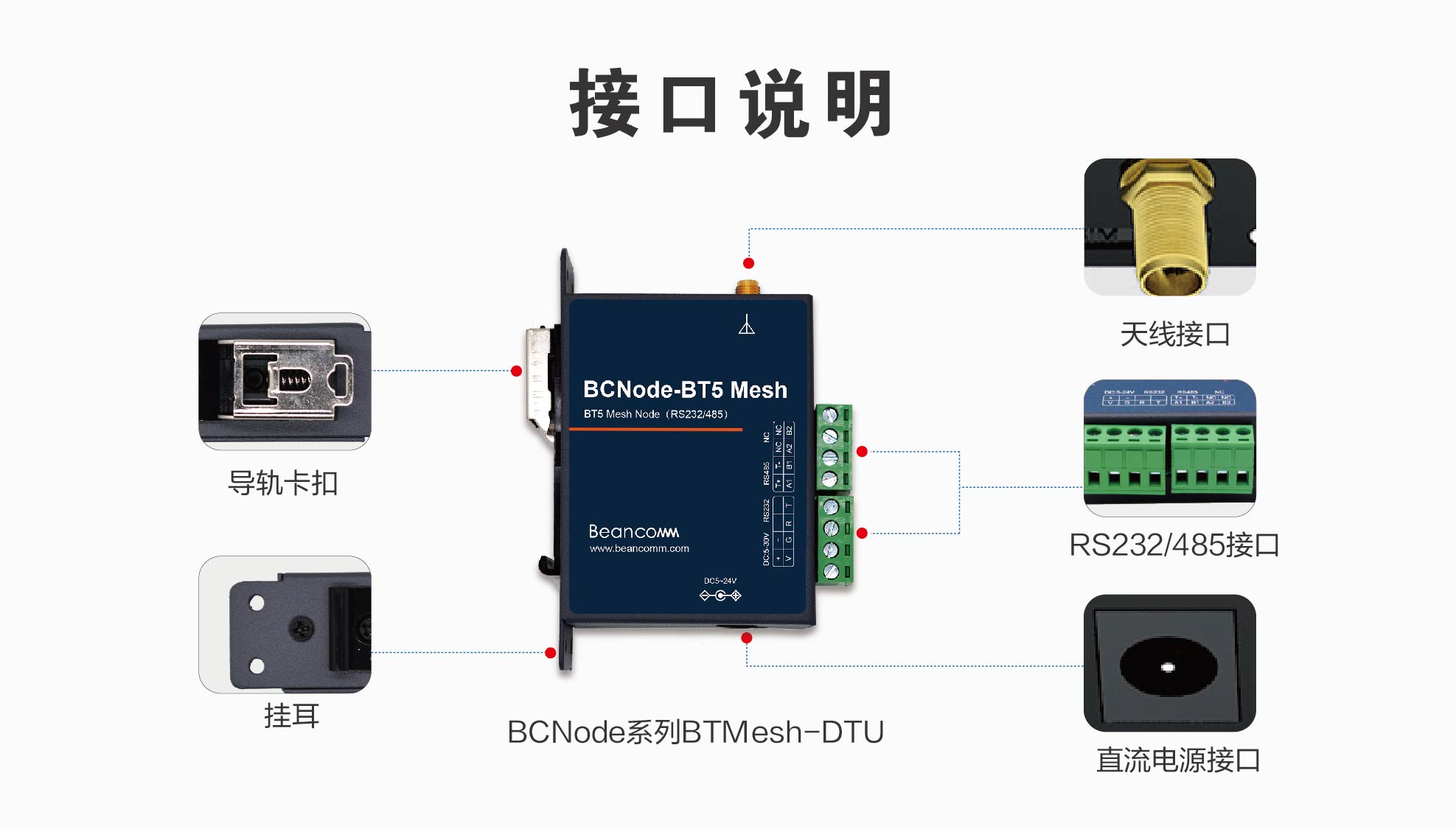

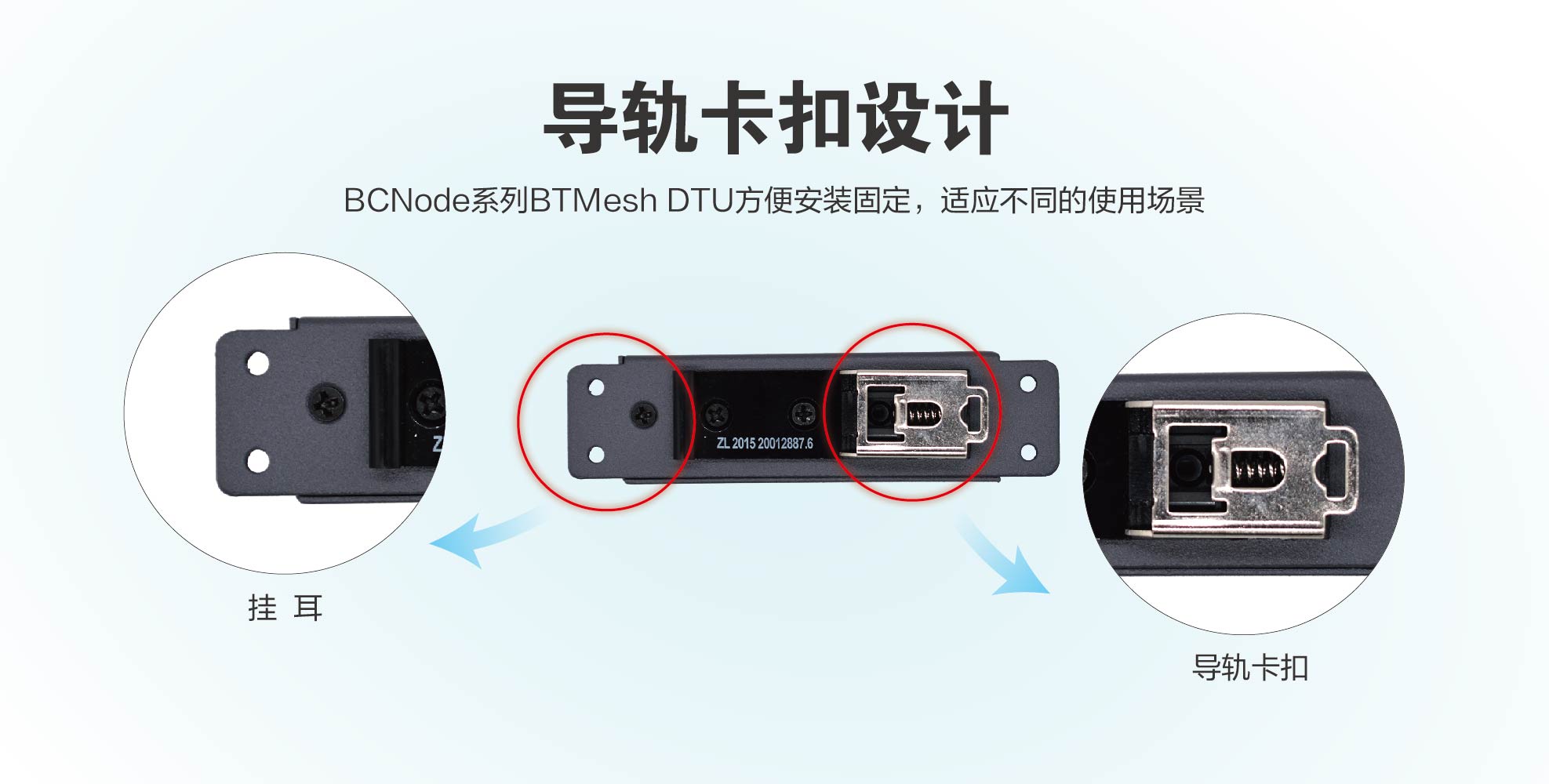

接口定义
| 功能 | 名称(见上图丝印) | 描述 |
| 外部接口 | V | 电源 |
| G | 地 | |
| R | RS232-RX | |
| T | RS232-TX | |
| A1、B1 | R485串口 | |
| A2、B2 | 预留 | |
| DC5~24V火牛接口 | 直流5~24V输入 | |
| SAM天线接口 | 外置天线 | |
| 指示灯 | Pwr | 设备供电电源指示 |
| Net | 联网状态与网络数据收发指示灯 | |
| Act | 本地数据通信收发指示灯 | |
| 按钮 | Reload | 恢复出厂，重启 |
指示灯说明
| 指示灯类别 | 现象类别 | 指示状态 | 现象描述 | 备注 |
| Pwr灯 | 常亮 | 电源 | 常亮 | 常亮 |
|
Net灯 （主机） |
常亮 | 网络 | 网络建立成功 | 常亮 |
| 慢闪 | 配对 | 主机进入配对状态慢闪，退出配对状态常亮； | 慢闪为500ms ON 500ms OFF | |
| 闪烁3次 | 网络通信 | 收到数据后闪烁3次 | ||
|
Net灯 （从机） |
慢闪 | 配对 | 从机进入配对状态慢闪，配对成功常亮，配对失败2分钟超时后熄灭 | 慢闪为500ms ON 500ms OFF |
| 常亮 | 信号强度（RSSI>=-85） |
收到主机的透传数据 （RSSI >=-85） |
常亮 | |
| 闪烁 |
信号强度 （RSSI <-85） |
收到主机的透传数据 （RSSI <-85） |
200ms ON 1s OFF |
|
| 熄灭 | 信号强度 | 网络断开 |
超过10分钟没收到 数据熄灭 |
|
| Act灯 | 闪烁 | 串口通信 |
在线订购
| 产品 | 描述 | 天线 | 订购 |
| BCNode-BT5 Mesh | BT从机节点 | 外置天线 | 订购 |
| BCNodeS-BT5 Mesh | BT主机节点 | 外置天线 | 订购 |
应用场景
