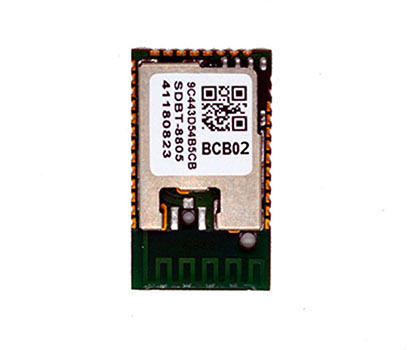

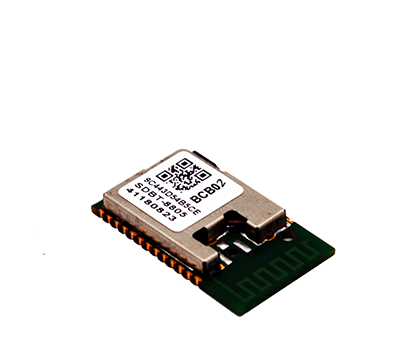

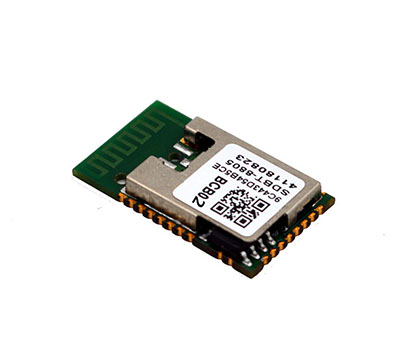

BCB02(天猫精灵Mesh模块)

Mesh软件特点

• 支持BTmesh无线网络，点对点通信、支持中继，适合485设备总线，无线传感器应用。

• 支持BTmesh网络列表的导入和导出。

• 支持节点中继功能。

• 异常复位、冲突检测、空中有数据包时延迟发送等功能。

• 安全性好,数据传输加密。

• 支持多种工作模式：透传模式和AT命令模式。

• 支持主机轮询或者从机主动上报。

• 支持两种工作模式：透传模式、命令模式。

• 串口波特率支持2400~115200，可动态修改。

• 支持配置串口数据打包时间和打包长度。

• 支持本地AT命令，方便客户修改配置，提供PC配置工具。

• 支持无线升级外部设备固件，替代232或者485线。

• 支持蓝牙无线固件升级。

天猫精灵软件特点

• 支持天猫精灵数据连接，配网，数据加密传输。

• 支持单火，零火面板：单火平均功耗300uA，3W灯泡无鬼火，支持可控硅，继电器，磁保持继电器方案；支持无线双控，有线双控。

• 智能灯泡：灯泡RGB调光，色温亮度可调。

• 智能按钮：场景化配置，任意触发，场景联动，可以和面板，led，窗帘联动。

• 智能窗帘：语音控制窗帘，远程控制，APP控制，待机功耗300uA，支持电池供电窗帘。

数据透传软件特点

• 支持多路GATT数据连接

• 串口波特率支持2400~115200，可动态修改

• 提供手机app服务

• 支持配置串口数据打包时间和打包长度。

• 支持本地AT命令，方便客户修改配置，提供PC配置工具。

• 支持无线升级外部设备固件，替代232或者485线。

• 支持无线固件升级。

硬件特点

• BT5.0硬件，支持远距离传输，高灵敏度，通信稳定，2M带宽

• 稳定可靠，支持软硬件看门狗

• 工业级设计，在-40℃~85℃下长时间老化测试，工作稳定。

• 内部4Mb  flash，160KB RAM

• GPIO，I2C，2 UART， SPI， 6 PWM， 4 路ADC等资源


应用框图

BCB02模块支持不同的软件，具有不同的应用特点，目前支持多种应用：mesh组网，天猫精灵，数据透传。

Mesh 组网

    Mesh组网可以实现数据网关对蓝牙节点的管理，可以应用在智能家居，传感器网络，等等场景下，可以参考下图应用场景。

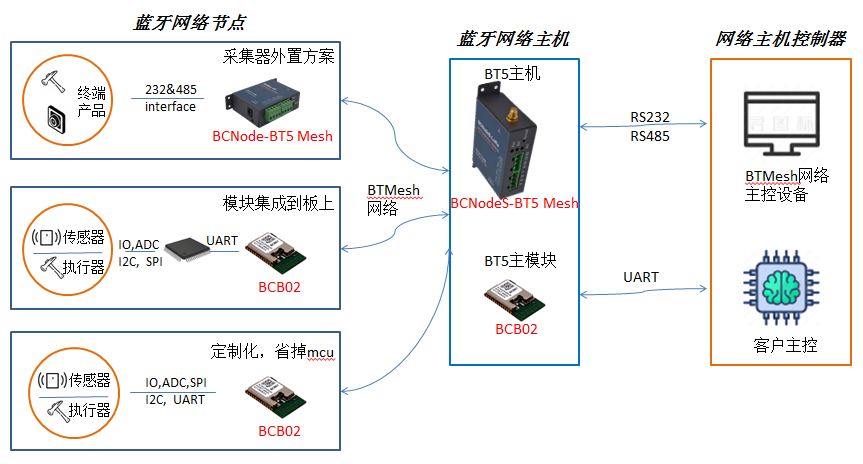

BCB02内部烧录蓝牙Mesh固件时，支持Mesh自组网协议，支持主机、从机两种模式，适合485设备总线应用。BCB02模块支持中继功能，传输距离更远。BCB02模块mesh应用示例图如下：


BCB02可以配合BCNode-BT5 Mesh（从机），BCNodeS-BT5 Mesh（主机）进行组网应用。评估BCB02之前可以先评估BCNode-BT5 Mesh（从机），BCNodeS-BT5 Mesh（主机）组网特性。具体资料请参考“BCNode系列BT Mesh DTU使用说明_V1.0”，官网下载。


天猫精灵智能产品

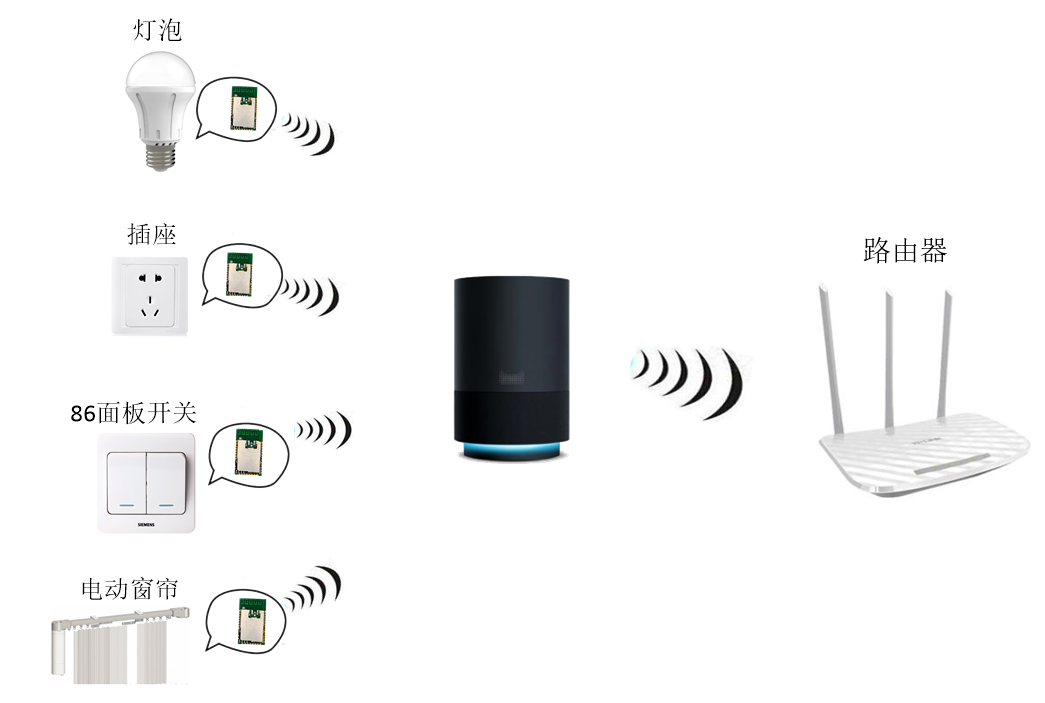

BCB02支持天猫精灵的mesh组网应用，BCB02模组也通过了天猫精灵的认证。目前支持产品：单火，零火开关，智能开关，智能遥控器，智能灯泡等应用。应用框图如下： 具体请联系翼数进行咨询合作。



数据透传

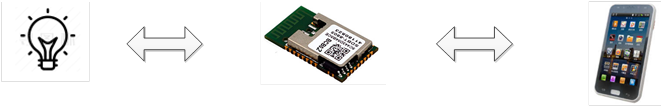

BCB02也支持数据透传应用，可以实现手机的蓝牙连接，数据直接传输到蓝牙串口，可以和设备进行数据的通信。应用框图如下：

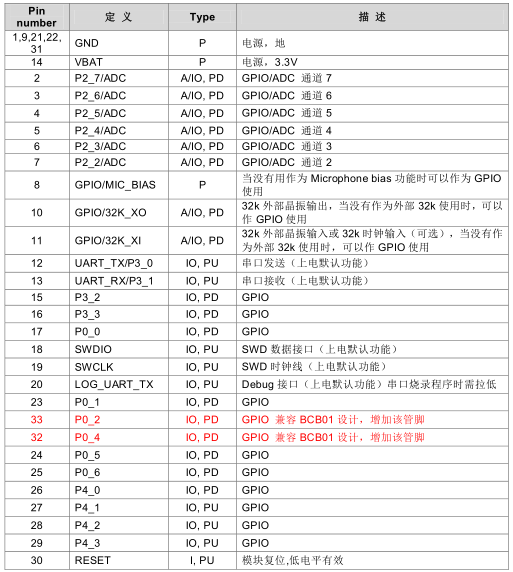

基本参数
