概述

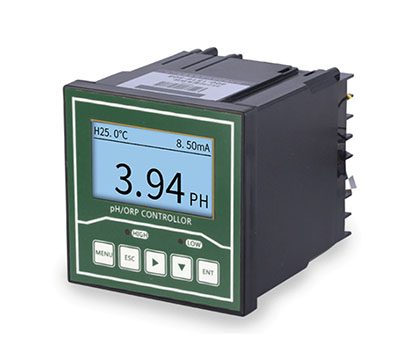

自主研发第一代电子在线监测PH/ORP值，通过RS485或电流变送远传到监控室进行记录保存。PH/ORP变送器是一款智能在线化学分析仪器之一，是一款广泛应用于火电、化工化肥、冶金、环保、制药、生化、食品和自来水等溶液中PH值或OPR值和温度的连续监测。
连续监测数据通过变送输出连接记录仪实现远传监控与记录，也可以连接RS485接口通过MODBUS RTU协议可方便联入计算机实现监控与记录。
根据水工业环境和特点结合国际供电标准，增加了低电压DC24V。
产品特点
1.板卡模块化设计，组装配置更加方便。2.采用2.4寸12864 点阵屏。
3.采用隔离变送输出，干扰度更小。
4.采用隔离RS485通讯。
5.可进行PH/ORP的测量、温度测量、上下限控制、变送输出、RS485通讯。
6.可组态温度手动、自动补偿功能。
7.可设置高、低报警功能，及迟滞量。
8.可设置蜂鸣器、灯光报警开关功能。
9.增加万能密码功能。
10.可设置变送输出修正功能。
11.工业控制式看门狗，确保仪表不会死机。
产品参数
1. 测量范围：0-14（PH值）±0.02pH ，-1000-1000MV（ORP值）±1mV，2.分辨率 ： 0.01，1mV
3.稳定性 ： ≤0.02pH/24H, ≤3mV/24H
4.输入阻抗： ≥10-12Ω
5.温度范围： 0-100℃，NTC10K
6.温度补偿： 0-100℃手动/自动
7.通信功能： RS485，Modebus协议
8.变送输出： 隔离变送4-20mA输出，最大环路750Ω，0.1%F.S
9.供电 ：AV220V±1%，50Hz
10.报警功能： 报警继电器AC250V，3A
引脚定义
INPUT：电极测量端
REF：电极参比端
NC：未定义
TEMP2：温度补偿端2
TEMP1：温度补偿端1
RS485(A+)：RS485通讯接口A+
RS485(B-)：RS485通讯接口B-
4-20mA(+)：4-20mA输出端+
4-20mA(-)：4-20mA输出端-
AC220V(L)或（DC24V）：AC220V火线或（DC24V负极特殊型号）
NC：未定义
AC220V(N)或（DC24V）：AC220V火线或（DC24V正极特殊型号）
NC：未定义
LO(AL):低报警
HI(AH):高报警
